HIOKI
전원품질 아날라이저 PQ3100
모델 PQ3100
계측기
한전 협력사 공급
가격문의
규격·수량에 따라 견적이 달라져 별도 가격을 표기하지 않습니다
상세정보
스펙(제원표)
구매평
Q&A
제품 소개
HIOKI PQ3100은 전압·전류·전력·고조파·플리커를 동시에 시계열로 기록하는 전원품질 분석기입니다. QUICK SET 기능으로 3상 결선을 안내받으며, 순간정전·전압강하·주파수변동 등 모든 전원 이상을 최장 1년간 포착할 수 있습니다.
주요 특징
- 전압·전류·전력·고조파·플리커 등 전체 항목 동시 시계열 측정
- AC 최대 6000A까지 측정 (전용 클램프 센서 사용 시)
- QUICK SET 기능으로 3상 결선·설정을 안내, 결선 오류 자동 검출
- 이벤트 발생 전 1초·발생 후 10초 파형 기록, 최대 1년 트렌드 기록
- 전용 앱 PQ ONE으로 현장에서 리포트 자동 작성
본 정보는 제조사(HIOKI) 공식 자료를 기준으로 제공됩니다.
전원 품질 분석기의 사용방법 : 간편한 결선 및 설정
3상 라인의 전압·전류 센서 결선과 기록 시작까지의 설정을 안내하는 "QUICK SET" 기능을 탑재했습니다. 클램프 센서의 방향 실수나 상순의 오결선 등을 자동으로 판정·표시해 수정 포인트를 알려줍니다.
전원 품질 분석기의 사용방법 : 전력 계통의 전원 품질 기록
전압, 전류, 전력, 고조파, 플리커 등 모두를 동시에 시계열로 측정합니다. 트렌드 기록과 동시에 순시 정전, 전압 강하, 주파수 변동 등 모든 전원 이상을 포착합니다.
세트 구성 옵션 — 센서 종류·수량별 패키지

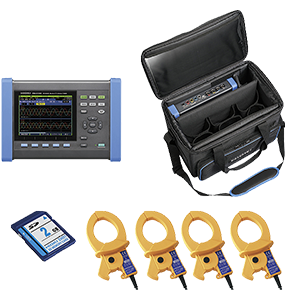

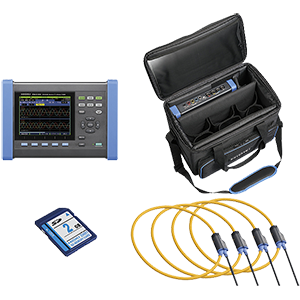

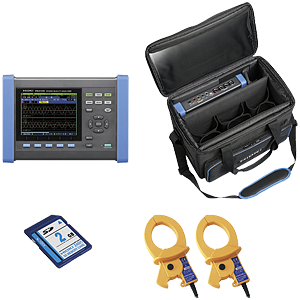

PQ3100 본체는 클램프 센서가 별매입니다. PQ3100-91(600A 센서×2), PQ3100-92(600A 센서×4), PQ3100-94(6000A 플렉시블 센서×4) 세트 상품에는 본체·SD메모리카드·휴대용 케이스가 함께 구성되어 바로 현장에 투입할 수 있습니다.

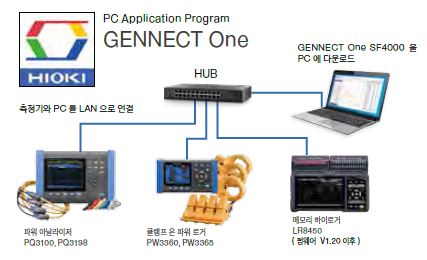

전원 품질을 원격 감시 [GENNECT One SF4000]
측정기와 PC를 LAN으로 연결해, 측정하면서 데이터를 PC에 실시간으로 일괄 표시·저장할 수 있습니다.
